U-Profilrolle Stahl 200×40 mm für 30 mm Rohr (R=15 mm), Bohrung 20 mm

U-Profilrolle aus Stahl mit umlaufender U-Profil-Laufkontur zur sicheren Führung auf einem Rohr mit Ø 30 mm. Konstruktion in robuster Stahlausführung für anspruchsvolle Förder- und Maschinenbau-Anwendungen. Wird auftragsbezogen gefertigt.

Technische Daten

• Außendurchmesser: 200 mm
• Gesamtbreite: 40 mm
• Laufflächenbreite: 40 mm
• Bohrungsdurchmesser: 20 mm
• Passend für Rohr-Ø: 30 mm
• Tragkraft: 1000 kg
• Material Rad und Lauffläche: Stahl
• Temperaturbereich: -20 °C bis +80 °C

Anwendungsbereiche

U-Profilrollen aus Stahl werden in der Fördertechnik, im Maschinenbau und in Rollbahnen eingesetzt, bei denen ein Rad geführt auf einem festen Rundrohr laufen muss. Typische Einsatzgebiete sind Schiebetorsysteme, Hängebahnen, geführte Rollbahnen, Werkstattwagen mit Rohrführung sowie Sonderkonstruktionen im Sondermaschinenbau.

Ausführungen

• Standard – mit zylindrischer Bohrung Ø 20 mm (DSPU-9620K)

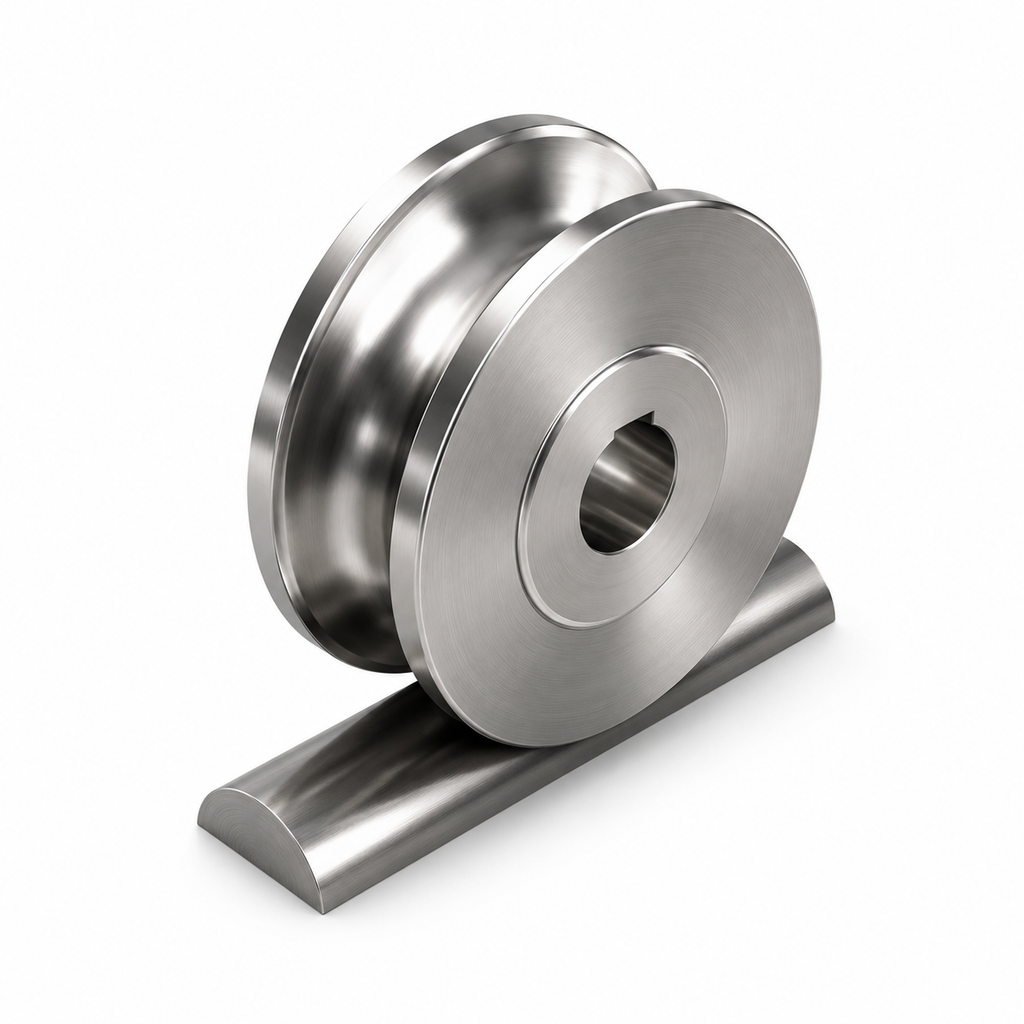

• mit Passfedernut – Bohrung Ø 20 mm mit Passfedernut nach DIN 6885 für drehfeste Wellenverbindung (DSPU-9620PN)

Auftragsbezogene Fertigung. Sondergrößen, andere Bohrungen oder gehärtete Ausführungen auf Anfrage.
