Technisches Datenblatt

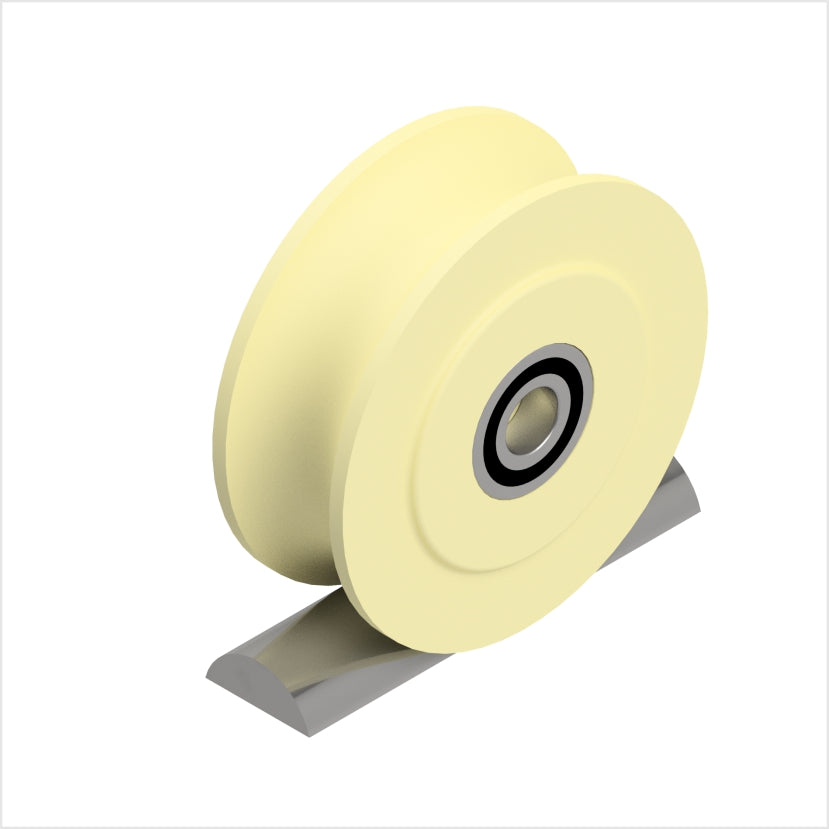

U-Profilrolle | Polyamid 6G | 100x40 mm | für 20-30 mm Rundprofil
Artikelnummer: DSPU-2505K/100/40/40/20/20
Variante: mit Kugellager / 20 mm / R=10mm
Beschreibung
Diese U-Profilrolle aus hochwertigem Polyamid 6G ist für die Führung und den Lauf auf Rundrohren mit einem Außendurchmesser von 20,25 oder 30 mm ausgelegt. Die profilierte Lauffläche nimmt das Rundprofil formschlüssig auf und sorgt für eine präzise, seitlich geführte Bewegung – ohne zusätzliche Führungselemente. Material & Eigenschaften
Technische Daten
| Raddurchmesser (D) | 100 mm |
|---|---|
| Radbreite (B) | 40 mm |
| Rillenradius (R) | 12,5 |
| Tragkraft | 550 kg |
| Bohrung (d1) | 20 mm |
| Nabenlänge (C) | 40 mm |
| Material | Polyamid 6G |
| Temperatur | -20 °C bis +80 °C |
| Härte der Lauffläche | 80 Shore D |
| Achsloch Passung | H7 |
| Passung Nabennut | JS9 |
| Nabennuthöhe (N2) | 2,8 mm |
| Nabennutbreite (N1) | 6 mm |
Hersteller
rollen-direkt.de, Heidestr. 38a, 59174 Kamen
Sicherheitshinweis
Diese Rolle ist ausschließlich für den Transport und die Führung von Gütern bestimmt. Die Beförderung von Personen ist nicht zulässig. Vor der Montage sicherstellen, dass die Anlage stillgesetzt und gesichert ist. Die Rolle fest und spielfrei verschrauben – eine hängende oder lose Befestigung kann zu unkontrolliert...
