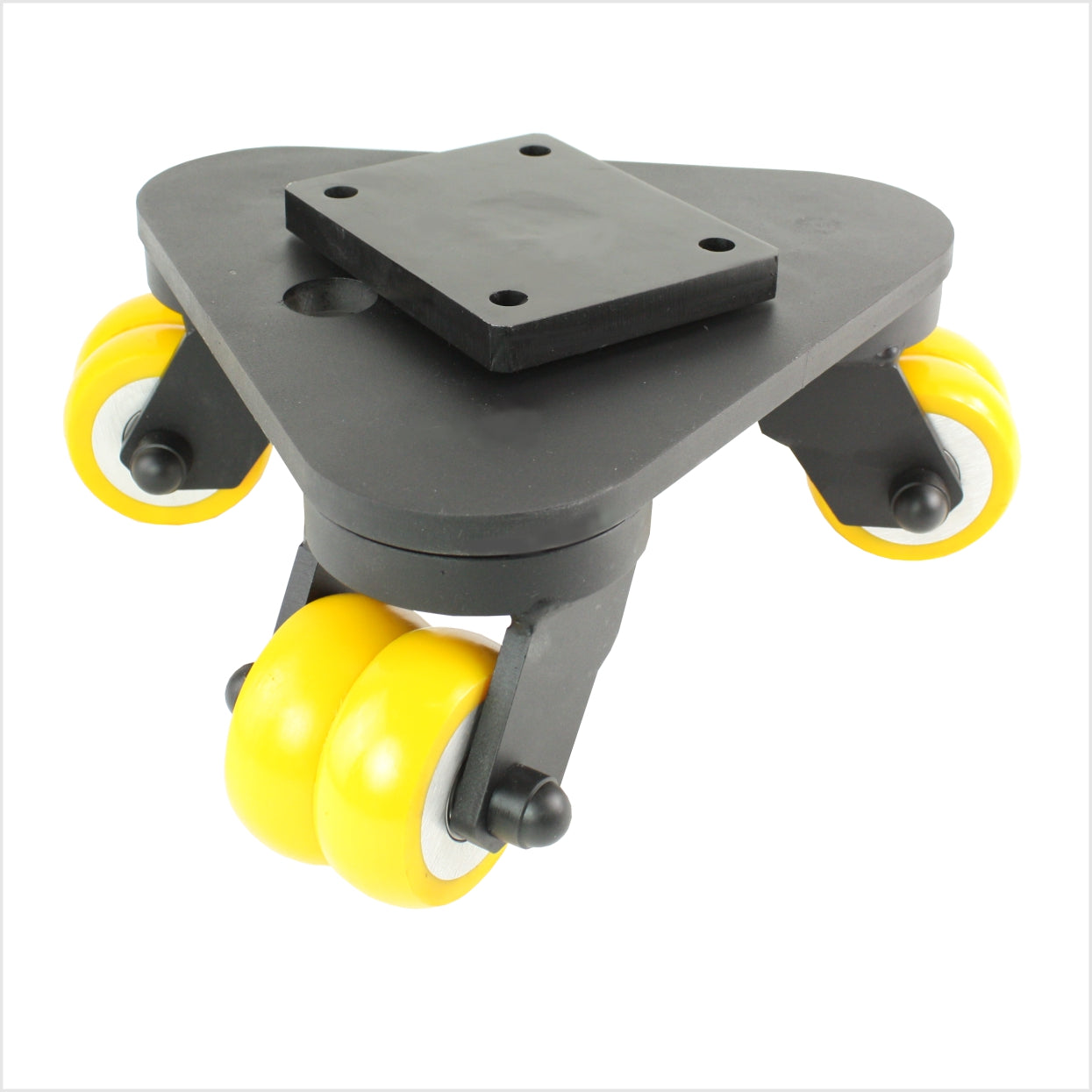

150 mm Schwerlast-Drehteller, 3 PU-Lenkrollen, ballig - DRT-MG/690KBA/150/50

Name: 150 mm Schwerlast-Drehteller, 3 PU-Lenkrollen, ballig - DRT-MG/690KBA/150/50
Brand: rollen-direkt
SKU: DRT-MG/690KBA/150/50
Price: 1468.17 EUR
Availability: InStock

1.747,12 €

brutto inkl. MwSt.

1.468,17 €

netto zzgl. MwSt.

Produktions- oder Montagefertigung

ca. 3–7 Tage

Der Artikel wird nach Eingang Ihrer Bestellung montiert.

Reicht diese Rolle für meinen Einsatz?

Eigengewicht des Transportmittels (kg)

Zuladung / Nutzlast (kg)

Anzahl der Räder/Rollen

Einsatzbedingungen Glatter Boden, geringe Geschwindigkeit, ruhiger Betrieb (Faktor 1,3) Normale Industriebedingungen, kleine Unebenheiten, gelegentliche Stöße (Faktor 1,5) Schlechte Böden, häufige Stöße, Dauerbetrieb, höhere Geschwindigkeit (Faktor 1,8)

Sicherheitsfaktor Wird durch die Einsatzbedingungen vorbelegt und kann angepasst werden (1,0 bis 3,0).

So wird gerechnet: Tragfähigkeit pro Rad = (Eigengewicht + Zuladung) × Sicherheitsfaktor ÷ (Anzahl Räder − 1).
Der Divisor „Anzahl Räder − 1“ berücksichtigt, dass auf unebenem Boden zeitweise ein Rad nicht trägt. Das Ergebnis wird auf volle 5 kg aufgerundet.

Richtwert – ersetzt keine Auslegung bei Sonderfällen wie Stoß-, Quer- oder Fallbelastung. Mehr zu Belastungen von Rädern und Rollen · So wird gerechnet

Versandkostenfrei ab 99 € netto
Lieferung in 1–3 Werktagen
Persönliche Beratung: 02307 9644987
Fachhändler, online seit 2004

Technische Daten

Raddurchmesser (D)

150 mm

Radbreite (B)

50 mm

Drehradius

260

Tragkraft

2000 kg

Bauhöhe

230 mm

Lochbild

105 x 80

Plattenmaß

140 x 110

Schraubloch-Ø

11 mm

Befestigung

Platte

Material

Polyurethan MDI-PU

Temperatur

-20 °C bis +80 °C

Härte der Lauffläche

92 Shore A

150 mm Schwerlast-Drehteller, ballig, gelb – extrem niedrige Bauhöhe

Der 150-mm-Schwerlast-Drehteller ist ein schwerer, aus Stahl geschweißter Drehteller für hohe Lasten und eine Eigenentwicklung von rollen-direkt.de. Das Besondere: Die Schwenklager der Rollengehäuse sind direkt in die Dreieckplatte eingelassen – dadurch erreicht der Drehteller eine extrem niedrige Bauhöhe, wie sie sonst kaum verfügbar ist.

Drei ballige Polyurethan-Lenkrollen sorgen für leichtes Schwenken und beste Manövrierbarkeit auch unter hoher Last – ideal, wenn Tribünenbau, Bühnenkonstruktionen oder schwere Bühnenteile bei minimaler Aufbauhöhe präzise bewegt werden müssen. Der gelbe PU-Belag läuft bodenschonend, leise und spurlos.

Als geschweißte Stahlkonstruktion ist der Drehteller robust, langlebig und für den harten Dauereinsatz ausgelegt. Für noch höhere Tragkraft ist die Baureihe auch mit PU-Doppelrollen (2 × 30 mm) erhältlich.

Typische Einsatzgebiete: Tribünenbau, Bühnenkonstruktionen und schwere Bühnenteile.

Sicherheitshinweise – Drehteller-Lenkrollen für Bühnen-, Kulissen- und Tribünentechnik
Bestimmungsgemäße Verwendung

Diese Rollen sind ausschließlich für den Transport und die Positionierung von Bühnenaufbauten, Kulissen und Tribünenelementen bestimmt.
Der Einsatz unter Personenlast ist nicht zulässig – Tribünen, Podeste und Bühnenelemente dürfen sich während des Verfahrens und beim Umrüsten nicht mit Personen belegt sein.
Vor jedem Verfahrvorgang sicherstellen, dass sich keine Personen auf den beweglichen Elementen befinden.

Personensicherheit

Tribünen, Podeste und Bühnenaufbauten dürfen ausschließlich im vollständig arretierten Zustand mit Personen besetzt werden.
Während des gesamten Verfahrvorgangs ist ein Sicherheitsabstand von mindestens 1 Meter zu beweglichen Elementen einzuhalten.
Einweiser mit Sichtkontakt zu allen Seiten des Objekts einsetzen – kein Verfahren ohne Einweisung.
Bei eingeschränkten Sichtverhältnissen, z.B. auf dunklen Bühnen, zusätzliche Beleuchtung oder akustische Warnsignale verwenden.

Belastung und Betrieb

Maximale Tragkraft pro Rolle nicht überschreiten – Gesamtlast gleichmäßig auf alle Rollen verteilen.
Nur auf ebenem, tragfähigem Untergrund einsetzen – Bühnenböden auf ausreichende Tragfähigkeit prüfen.
Keine ruckartigen Bewegungen oder Stöße – langsames, kontrolliertes Verfahren.
Drehteller-Lenkrollen nicht für Dauertransport oder Fahrten über größere Strecken verwenden.

Arretierung und Standsicherheit

Nach dem Positionieren alle verfügbaren Feststeller aktivieren und auf korrektes Einrasten prüfen.
Vor der Freigabe für Personennutzung alle Rollen auf festen Halt kontrollieren.
Auf geneigten Flächen zusätzliche mechanische Sicherung verwenden – Feststeller allein sind keine ausreichende Sicherung gegen unbeabsichtigte Bewegung.

Wartung und Prüfung

Vor jedem Einsatz Sichtprüfung aller Rollen auf Beschädigungen, Risse oder Verformungen.
Beschädigte Rollen sofort austauschen – kein Weiterbetrieb.
Befestigungsschrauben regelmäßig auf korrektes Anzugsmoment prüfen.
Drehteller-Mechanismus auf Leichtgängigkeit und einwandfreie Funktion kontrollieren.

Allgemeiner Hinweis
Die Verantwortung für den sicheren Betrieb liegt beim Betreiber. Bei gewerblichem Einsatz sind die geltenden Unfallverhütungsvorschriften der DGUV sowie die Vorgaben der Versammlungsstättenverordnung (VStättVO) des jeweiligen Bundeslandes zu beachten.
